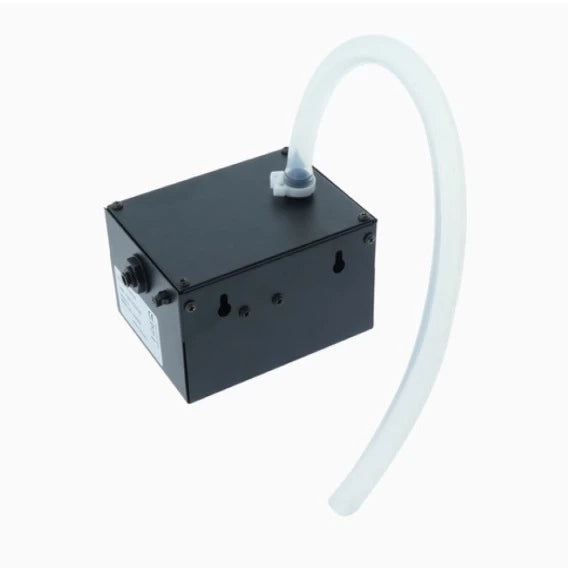

Vandtank-pumpesæt til Dimplex E-Matrix og Dimplex Cassette

Vandpumpekit til Dimplex E-Matrix og Dimplex Cassette

Dette vandpumpekit kan bruges til Dimplex automatiske vandpåfyldningssystemer. Det kan også omstilles til manuel påfyldning, hvis det er nødvendigt. Ved manuel påfyldning skal vandtanken placeres i nærheden og være let tilgængelig for regelmæssig genopfyldning.

Brug kun filtreret/afkalket vand med dette pumpekit. Sørg for, at apparatet står på et plant underlag. Bemærk, at en lyd fra pumpen i stille omgivelser er normal. Vandtank, sump, låg, tanklåg og luftfiltre bør rengøres ugentligt, især i områder med hårdt vand.

Installation af pumpekit

Vælg en egnet vandtank til installationen. Denne medfølger ikke. Nedenfor ses det omtrentlige vandforbrug pr. time for hver model:

• E-Matrix: ca. 200 ml vand pr. time
• E-Matrix Linear: ca. 400 ml vand pr. time
• Cassette 500: ca. 200 ml vand pr. time
• Cassette 1000: ca. 400 ml vand pr. time

En 10L tank giver følgende driftstider:

• E-Matrix 800/500: ca. 50 timer
• E-Matrix 1300/400: ca. 25 timer
• Dimplex Cassette 500: ca. 50 timer
• Dimplex Cassette 1000: ca. 25 timer

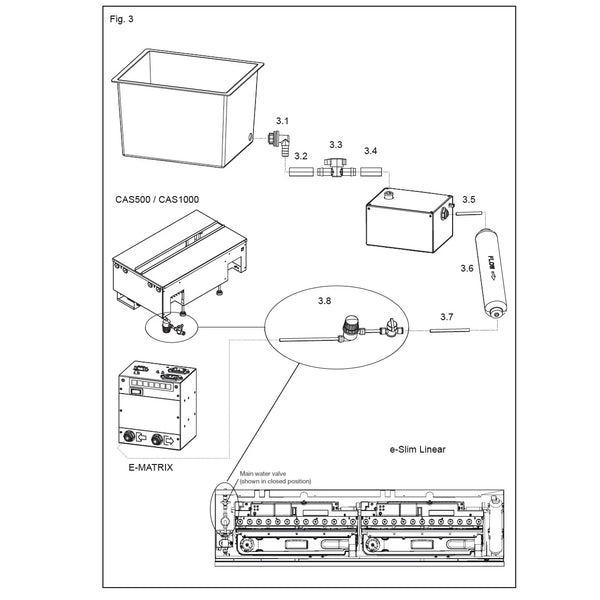

En boremaskine er nødvendig for at lave et hul i vandtanken (fig. 3.1 i installationsvejledningen) til montering af tankbeslaget. Bor eller hulbor skal have en diameter på 16-20 mm. Vælg venligst et passende hulbor eller bor til det materiale, tanken er lavet af.

Placering af pumpe og vandtank

Find et egnet sted til pumpeboksen og vandtanken, der opfylder følgende krav:

• Let genopfyldning af tanken
• Let rengøring af tanken
• Inden for 2 meter fra produktet
• Let adgang til fremtidig service og vedligeholdelse af pumpeboksen
• Tilstækkelig afstand for at undgå vandsprøjt på elektriske dele

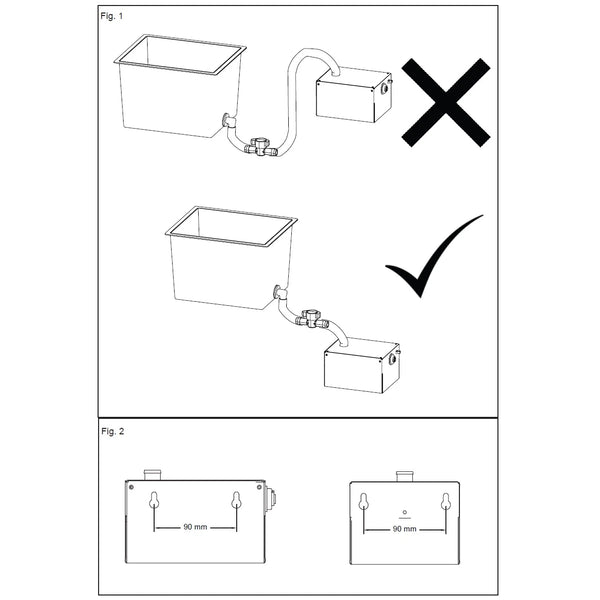

Vigtigt: Pumpeboksen skal placeres under udløbet fra vandtanken (Fig. 1 i installationsvejledningen) for at sikre, at pumpen kan fyldes med vand. Bemærk, at pumpeboksen aldrig må køre uden vandtilslutning. Tanken og pumpen kan placeres maksimalt 2 meter under vandoverfladen i produktets sump. Det anbefales ikke at placere tanken over produktet.

Byg et passende stativ til vandtanken og placer pumpeboksen under tankens udløb. Pumpeboksen kan placeres på gulvet eller monteres ved hjælp af hullerne på bagsiden eller siden af pumpeboksen (Fig. 2 i installationsvejledningen). For at bruge hullerne skrues to passende skruer i monteringsstedet med en afstand på 90 mm. Lad 5-10 mm af hver skrue stikke ud og hæng pumpeboksen op på skruerne.

Læs mere i installationsvejledningen om vandtilslutningen til pumpen.
